Partner Product / Memory Interposer
メモリ向けインターポーザ
DDR、LPDDRなど高速メモリインターフェースの電気的解析・プロトコル解析・コンプライアンス評価を支援するNEXUS Technology社のインターポーザ製品です。
Overview
インターポーザから評価に必要な信号へアクセス

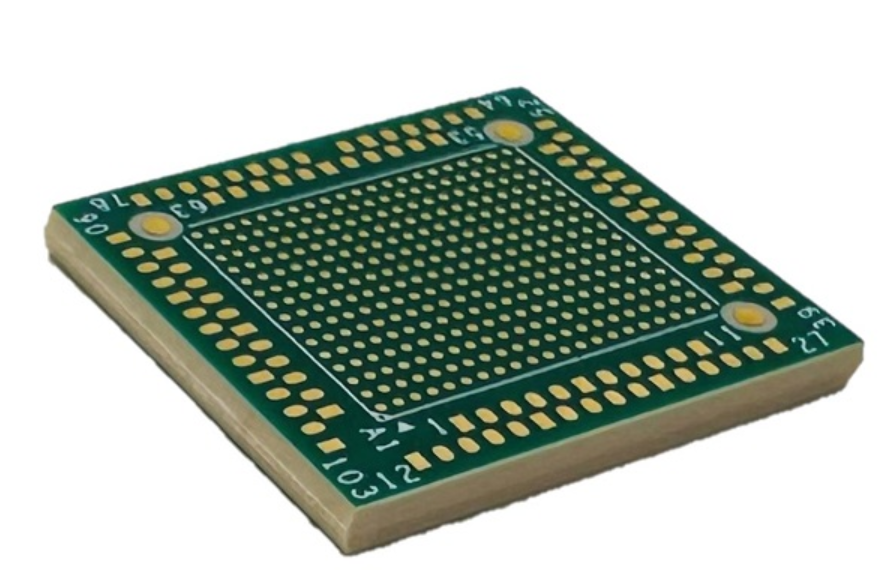

インターポーザは、メモリ部品と評価対象基板の間に挿入し、測定器へ信号を取り出すための接続部品です。BGAパッケージなど、実装後に信号へ直接アクセスしにくいメモリの評価を支援します。
電気的解析
オシロスコープと組み合わせ、波形品質やジッタ、タイミングなどを確認します。測定対象信号とプローブの接続方法に応じた製品を選定します。
プロトコル・コンプライアンス解析
対応するメモリアナライザと組み合わせ、コマンド転送やJEDEC規格のタイミング要件を検証します。インターポーザ単体で解析を行うものではありません。
Memory Technologies
対応メモリのラインアップ
DDR
DDR5／DDR4／DDR3／DDR2向け。メインメモリの世代やBGA構成に応じて選定します。
LPDDR
LPDDR5／LPDDR4／LPDDR3／LPDDR2向け。モバイル・組込み機器などのメモリ評価に対応します。
フラッシュメモリ向け製品もあります。対応速度、ボール数、ピッチ、取り出せる信号、使用測定器は製品ごとに異なります。対象メモリの型番と評価条件をもとにご相談ください。
メーカーの製品一覧を確認する ↗Mounting Options
評価基板に合わせた実装方式
Direct Attach
インターポーザを対象基板へ直接実装する方式です。周辺部品との干渉を避けるため、実装スペースの確認が必要です。

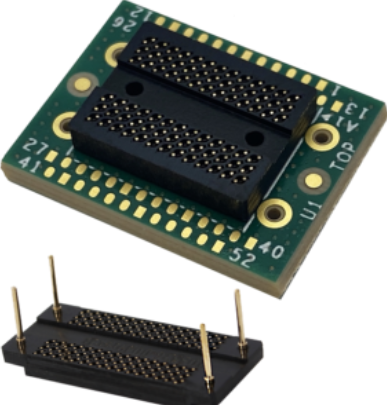

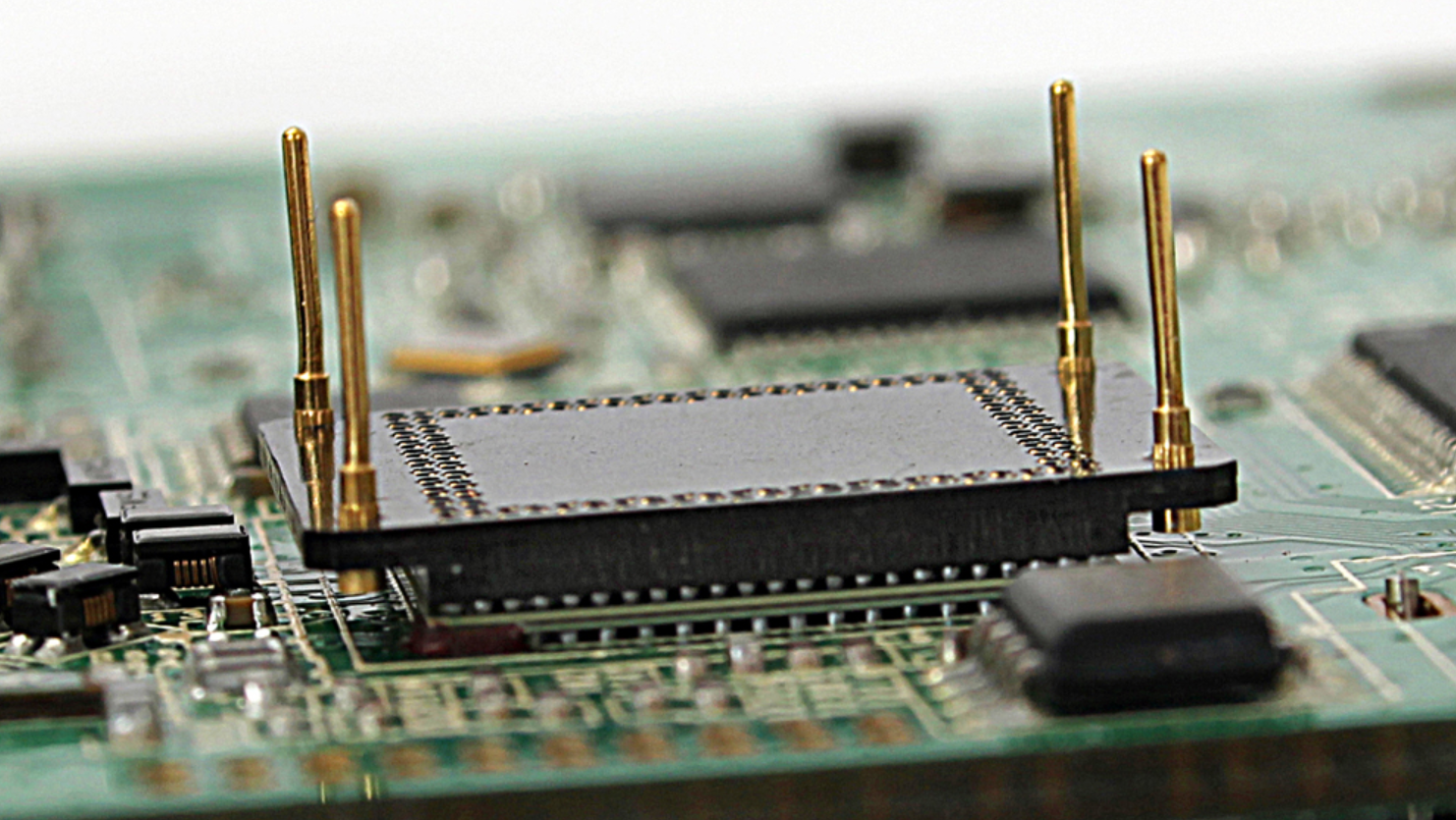

Target Socketed
対象基板にソケットを実装し、インターポーザを着脱する方式です。評価終了後にインターポーザを取り外せる構成で、メモリ部品用ソケットを組み合わせるオプションもあります。
Product Gallery
製品・実装例
写真は製品・実装の参考例です。現行製品の外観や構成は型番により異なります。
Services & Support
製品選定から取り付けのご相談まで
取り付けサービス

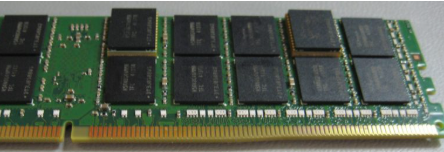

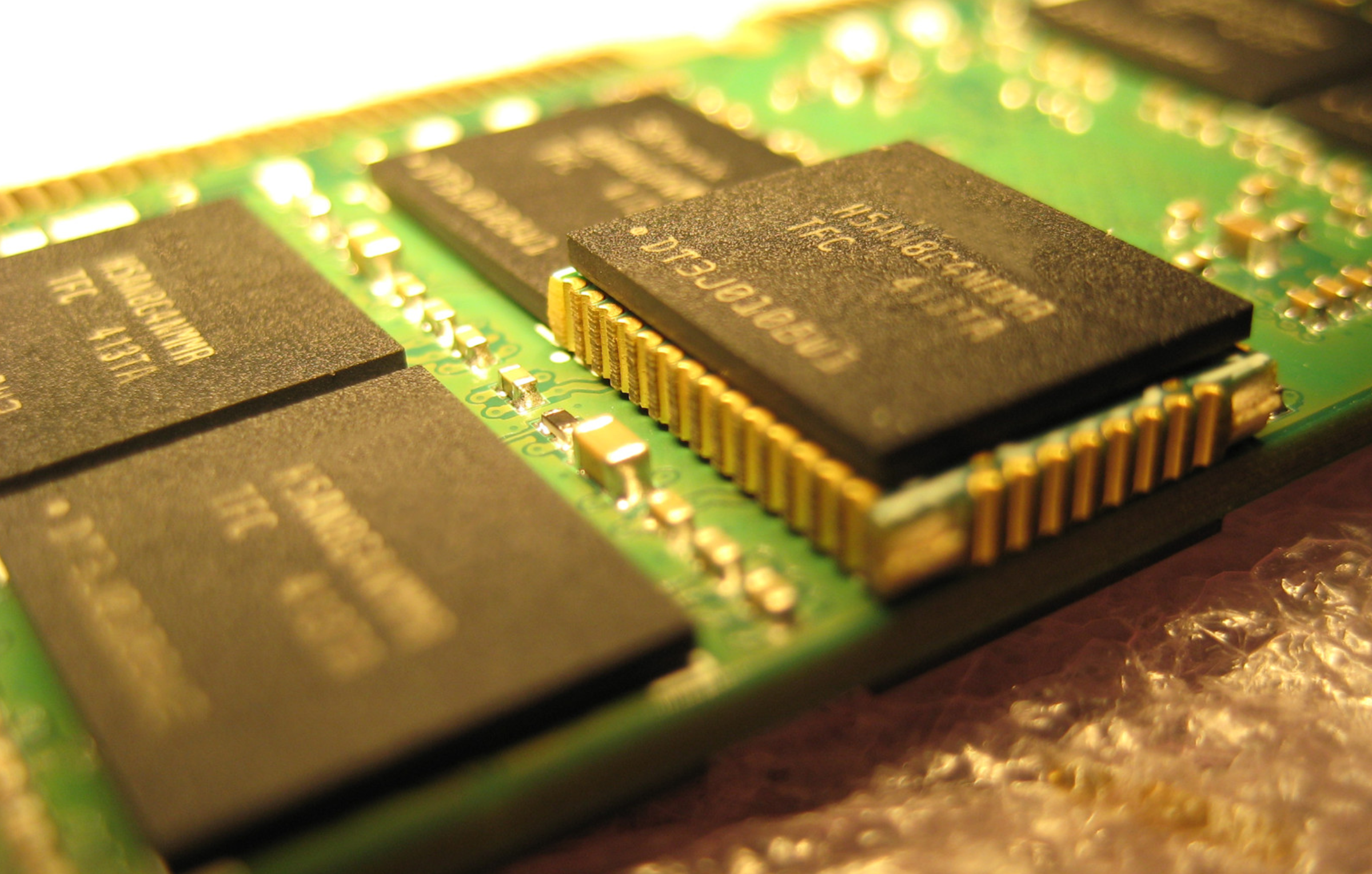

NEXUSでは、対象基板からメモリ部品を取り外し、インターポーザを挟んで再実装するサービスを提供しています。DIMM／SODIMMや各種実機基板への適用例があります。
カスタムインターポーザ
標準品では実装スペースなどの条件が合わない場合、メーカーへのカスタム設計の相談が可能です。基板形状、測定信号、測定器などの条件をご提示ください。
ATEサービスへご相談ください
メモリの型番・規格・動作速度、BGAのボール数とピッチ、周辺部品の高さ・実装スペース、使用する測定器、評価したい信号をお知らせください。製品仕様と対応可否を確認します。
Partner
パートナー企業紹介
Memory Interposers & Test Solutions
日本正規代理店
NEXUS Technologyについて
NEXUS Technologyは、各世代のDDR／LPDDRメモリ向けインターポーザを専門に開発する企業です。 インターポーザの取り付けや動作確認サービスも提供しており、評価着手までの工数を削減します。
ATEサービス株式会社は、NEXUS Technologyの日本における正規代理店です。製品の仕様確認、製品選定、導入に関するご相談を承ります。
