Electromagnetic Signal Integrity Software
日本正規代理店
Simberianについて
Simberian Inc.は、PCB・パッケージインターコネクトの設計向けに特化した電磁界解析ソフトウェアSimbeor®を開発する企業です。 測定検証されたEMソルバー、2D/3Dハイブリッド物理モデル、AIによる自動化機能を組み合わせ、 高速デジタルシステムの予測可能な設計を支援しています。
ATEサービス株式会社は、Simberianの日本における正規代理店です。Simbeor製品の仕様確認、製品選定、導入に関するご相談を承ります。
Overview
PCB・パッケージ配線の設計を、電磁界解析で確かめる
Simbeor®は、通信リンクを構成する伝送線路、ビア、パッドなどのインターコネクトに特化したシグナルインティグリティ解析ソフトウェアです。設計前の構造検討からレイアウト後の検証、材料モデル抽出、広帯域モデルの作成までを支援します。
設計前の検討
配線断面・インピーダンス・ビア形状を検討し、設計条件を具体化します。
レイアウト後の検証
実際の配線構造を解析し、損失・反射・クロストークなどを評価します。
モデルの品質確認
材料モデルやSパラメータを確認し、解析と測定の相関検証につなげます。
Tools & Workflow
主なツールと役割
Via Analyzer
ビア・接続部の解析
ビアと接続部の形状をモデル化し、電磁界解析による構造の合成・最適化を支援します。
Board Analyzer
レイアウト後の電磁界解析
PCB・パッケージのレイアウト後解析を自動化。配線構造を分解して扱う2D・3D解析を活用します。
Touchstone Analyzer
Sパラメータの品質確認
Touchstone形式のSパラメータを可視化し、受動性・相反性などの品質確認と広帯域マクロモデルの作成を支援します。
Simbeor Commander
AIによるワークフローの自動化
SIソルバーと連携し、設計前後の解析やコンプライアンス検証の自動化を支援します。
Simbeor SDK
外部ツールとの連携
C・MATLAB・Pythonインターフェースを用いたソルバーやツールの制御、設計探索の自動化に対応します。
Applications
どのような評価に使えるか
高速SerDes・シリアルリンク
挿入損失、反射、クロストーク、TDR/TDT、アイダイアグラムなどの指標で、チャネルの信号品質を評価します。
DDRなどのメモリ配線
遅延・反射・リンク間のばらつきを確認します。IBISモデルを使う解析は、対応する外部ツールとの組み合わせで検討します。
材料特性のモデル化
GMSパラメータやSPP-Lightを用いて、誘電体や導体表面粗さの広帯域モデル抽出を支援します。
測定とシミュレーションの比較
フィクスチャの同定・デエンベディングを活用し、測定データと解析モデルを比較・検証します。

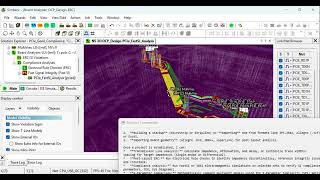

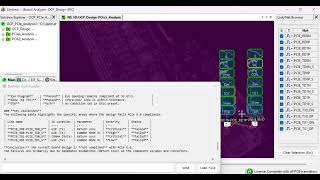

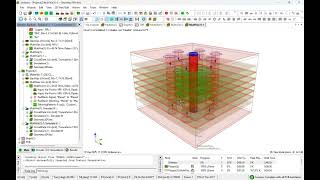

See Simbeor in Action
公式デモで操作イメージを確認
画面画像をクリックすると、メーカー公式のデモ動画へ移動します。
Resources & Support
資料の確認・製品選定のご相談
対象インターフェース、設計段階、解析したい構造、既存の設計・測定ツールをお知らせください。ATEサービスがSimbeorの仕様確認と導入のご相談を承ります。
対応する機能・ライセンス構成・動作環境はメーカーの最新情報をご確認ください。
