• 新しいタイプ-CのTPA
• 85オーム
• 20 Gbpsデータレート
• Alt-Mode TBT / DP
• レーンフリップオートメーション
• 次のバージョンでオプションのDP Auxモード制御

当社のAlt-Modeソリューションは、ユーザーが選択されたモードに切り替えて、TPA構成を変更することなく電気的検証を実行できるようにすることによって、隣接タイプCテストを可能にします。 サイドバイサイドデザインにより、DisplayPort™認証USB / Thunderbolt™Pre-Certificationの柔軟で堅牢なオプションが提供されます。

DUTC (DP USB TBT Type-C™) 882.22 KB

Download

• 最大48 Gb / sのデータレートをサポート

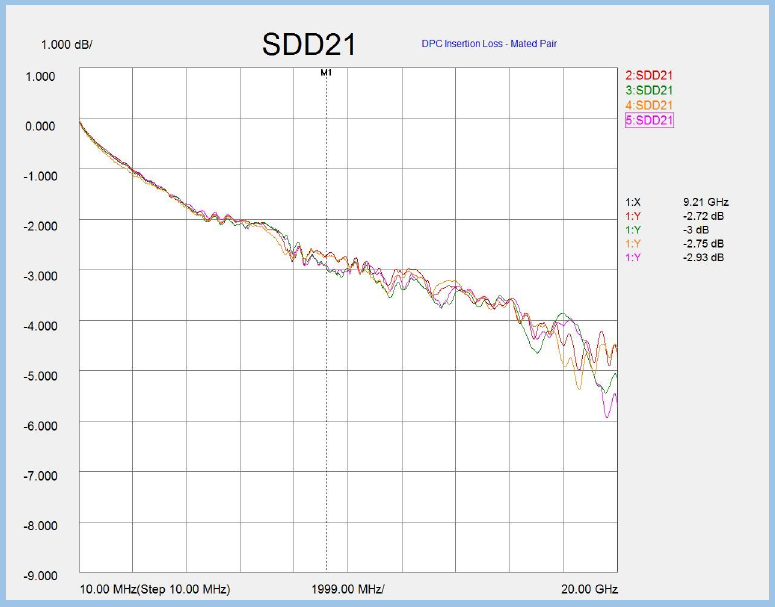

• 挿入損失<-3 dB @ 16.8 GHzのプラグおよびレセプタクルフィクスチャ

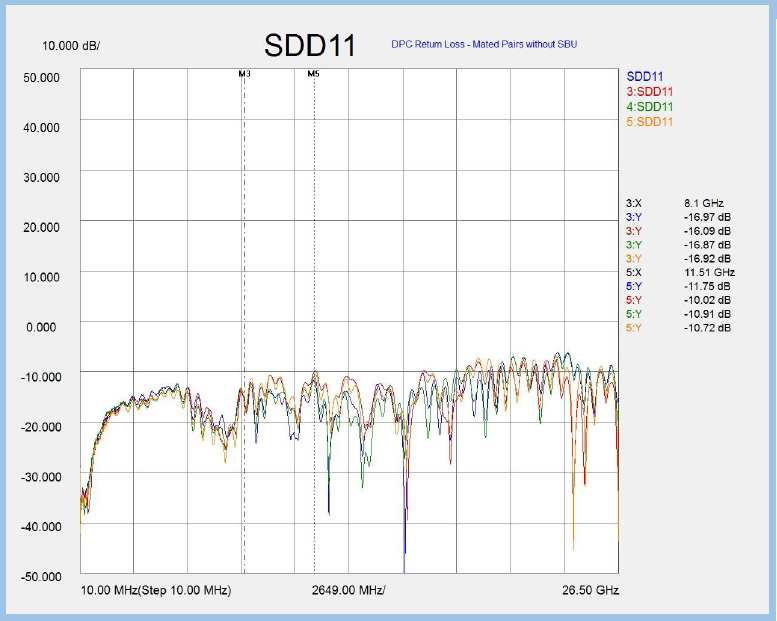

• リターンロス<-20dB @ 6GHzのプラグとレセプタクルフィクスチャ、-10dB @ 9.7GHzのプラグとレセプタクルフィクスチャ

性能、精度、精度が絶え間なく向上しているWilderは、コンプライアンス試験のための堅牢なHDMI®2.1フィクスチャーを製作することができました。

メーカのページに移動

• タイプC - 85オーム
• 20 Gbpsデータレート
• 挿入損失-3 dB @ 8.4 GHz / 10.5 GHz（ロング/ショート高速トレース）
• 10.7 GHzで-10.0 dBの反射損失
• Alt-Mode TBT / DP
• レーンフリップオートメーション
• 9インチ長の同軸ケーブル

TBTCAMはType-Cコネクタ・フィクスチャで、Thunderbolt™準拠とUSB / DisplayPort™Pre-Certificationを容易にするタイプCシリーズの最新製品です。

メーカのページに移動

• シンクDUTテストのために5Vで20VまでのPDパワー
• ソースDUTテスト用に最大100ワットまでシンクする
• フルCCラインVCONNソースおよびシンク
• CCラインアナログ信号波形の収集と生成
• アイマスクをサポートし、任意のCCメッセージビットパターンの検出と作成
• CC接続自動化は、タイプCの車線反転をサポートします
• USB PD 3.0の電源供給メッセージとベンダー固有のメッセージのサポート
• USB 2.0ポート経由のPC制御
• フルグラフィカルユーザーインターフェイスを含む

当社のタイプCの電力供給ソリューションでは、ソースおよびシンクDUTSと電力契約の交渉が可能です。 交渉された電力は固定および可変通信MOIテストの要件をサポートするためにDUTSをシンクするために提供され、現在のシンクは通信MOIテストの要件をサポートするためにソースDUTSに提供されます。
Thunderbolt™およびDisplayPort™のネイティブ接続では、Wilder USB Type-C PD製品がPDを提供している間に、これらの信号を代替モードでタイプCコネクタに配置できます。
