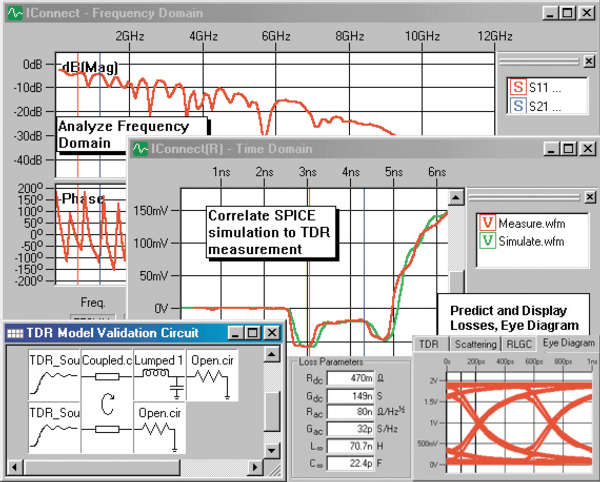

IConnect® TDR/Sパラメータ解析ツール
IConnectは, TDR/TDT測定をベースとした, インターコネクトの
シグナルインテグリティ評価/モデリングツールです。
シグナルインテグリティ評価/モデリングツールです。
- TDR/TDT波形マネジメント
- Z-Lineアルゴリズムによる多重反射除去/高精度特性インピーダンス測定
- シングルエンド/差動 Sパラメータ測定
- アイダイアグラム解析, マスクテスト
- 有損失伝送線路パラメータ抽出/SPICEモデル生成
- MeasureXtractorによるマクロモデル生成

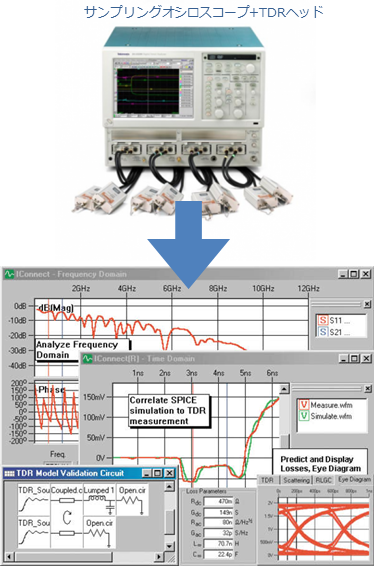

- ビルトイン回路シミュレータによる, TDR測定～SPICEモデル比較検証
- Tektronix DSA8300に搭載, またはPCにインストール
データシート: IConnect 961.31 KB
資料: TDR測定によるインターコネクト・モデリング 1.59 MB

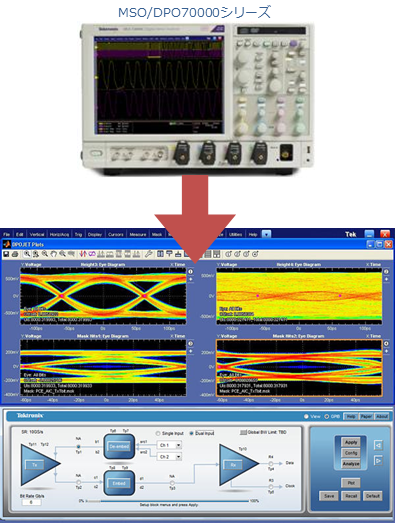

SDLA Visualizer シリアルデータリンク解析 ビジュアライザ
SDLA Visualizerは, 実測波形とインターコネクトモデルを併用し, 高速シリアルリンクに
おける測定困難箇所の波形を可視化する, シミュレーションソフトウェアです。
- 測定回路のディエンベッドによる, Txデバイス出力の解析
- インターコネクトモデルのエンベッドによる, Rxデバイス受信波形の解析
- Rxイコライゼーション: CTLE,DFE,FFEの他にIBIS-AMIを入力可能
- フレキシブルなインターコネクトモデル入力 (Sパラメータ, RLC, Tエレメント, …)
- 最大6箇所までの同時仮想プロービング
- DEPOJITとの連動によるジッタ解析
- Tektronix MSO/DPO70000シリーズに搭載
データシート: SDLA VIsualizer 1.09 MB
資料: 測定とIBIS-AMIを組み合わせたイコライザ最適化のアプローチ (TIF2014) 5.78 MB
インターコネクト・モデリング・サポート
SDLA Visualizerによる測定/解析では,インターコネクトモデルの作成が不可欠です。弊社では,SI/PIツールの技術サポート経験を活かし,モデリングに関するアドバイスを行っています。
データシート: インターコネクト モデリングサービス 891.21 KB
